1+X 培训考核车站终端设备之 AFC 系统自助检票机

每年快到考核季，轨道交通专业的实训室就热闹起来。1+X 城市轨道交通站务职业技能等级证书的实操考核，车站终端设备是绕不开的一块。而终端设备里，学生栽跟头最多的，往往就是自动检票机 —— 也就是大家平时说的闸机。

说起来有点反差。闸机这东西，学生天天见，地铁站、高铁站进进出出，谁没刷过卡、扫过码？可真到了考核现场，让一个人说清楚：这台机器由哪几部分组成，车票从放到读写器上到闸门打开，中间发生了什么，出故障了第一步该查哪里 —— 能利索答上来的人，不多。

原因不复杂。看得见的是门开、门关，看不见的是背后一整套逻辑。这篇文章就把这台 "车站最忙的终端设备" 从头到尾拆开讲一遍，顺便聊聊实训里到底该怎么练，练到什么程度才算过关。

一、终端设备那么多，为什么偏偏考检票机

AFC，自动售检票系统，业内习惯分成四层：线路中央、车站、终端设备和车票。车站这一层的终端设备，天天站在前台的就那么几种：自动售票机（TVM）、自动检票机（AGM）、自动充值机、票务处理机（BOM），有的车站还有半自动售票 / 补票机。

这里面，自动检票机是数量最多的，也是跟乘客打交道最直接的。乘客进站出站，接触的第一台设备基本就是它。站务员日常巡站、引导客流、处理票务纠纷、换票退票，几乎每一项工作都绕不开闸机。所以 1+X 站务证书的考核里，票务模块的实操基本都会落到检票机上，考的不是你会不会 "用"，而是你懂不懂它，能不能处理它出问题。

还有一层原因：检票机是机电一体化的典型设备。票务读写、通行检测、机械门控、通信传输，几个方向的东西装在一台机器里。学生把这一台机器弄明白了，等于把 AFC 终端设备的通用逻辑都摸了一遍。这也是考核标准把检票机当重点的考量。

二、把一台检票机拆开看

不管哪个厂家、哪条线路，一台门式自动检票机，拆开来看就那么几大块：

票务处理模块。读写器和天线，负责读卡、写卡、验票、扣费。现在很多线路扩展了二维码扫码，人脸识别设备也在往这个模块上叠加，但核心的票务数据交换逻辑没变。

通道阻挡装置。门式闸机用的是扇门，业内叫拍打门或者剪式门。这是整台机器里机械动作最频繁的地方，也是故障高发区，考核时爱在这上面做文章。

乘客通行检测。一组红外对射或者光幕传感器，负责三件事：通道里有没有人、人有没有走完、有没有人没刷卡就闯进去。防尾随靠的就是这一组传感器。

乘客显示器。就是面向乘客的那块屏，"请刷卡"" 请通行 ""余额不足"" 票卡无效 "，乘客的所有反馈都从这上面来。站务员引导乘客，很多时候就是教人看这块屏。

方向指示器和声光提示。箭头指向告诉你这个通道现在是进站还是出站，闸门开合的时候有灯、有声音，乘客不用低头也知道门开了。

主控单元。一台工业级控制主机，票务逻辑和通行逻辑都在这上面跑。整台设备 "聪明不聪明"，全看它。

电源模块。含 UPS 或电池，断电的时候设备还能撑一阵子，把最后的状态保存好，不至于一断电就丢数据。

票卡传送 / 回收装置。主要是出站端回收单程票用的，进站端一般用不上。高铁、地铁线路不同，这个模块的配置差别挺大。

这八大块，考认知的时候是选择和连线，考实操的时候就变成 "拆开设备认模块、说功能、找接口"。不少学生卡在这一步，倒不是不认识，而是平时看的都是教材上的示意图，真到了设备跟前，模块长得跟图不一样，就认不出来了。实训设备越接近现场设备，这类问题越少。

三、一次通行，中间发生了什么

检票机的工作流程是一条很清晰的链路，把这链条捋顺了，后面很多东西都好理解。

乘客把票放到读写器上，或者对着扫码窗扫一下二维码，读写器拿到票务数据，主控单元拿着这笔数据跟运营参数比对：票在不在有效期内、进站记录对不对、有没有超时、区间对不对。比对通过，主控单元给扇门发开门指令；与此同时，通行传感器开始工作，盯住通道。

人走进去，传感器确认 "人已经通过了"，闸门关闭，一次通行结束。这里有个细节值得单独说：闸门关不关，不是靠计时，而是靠传感器判断。人没走完，门不会硬关；人走完了，门马上复位。反过来，有人没刷卡想硬闯，传感器发现通道里来了个 "不明物体"，设备报警，门不开。尾随就更明显，前一个人刷卡进去，第二个人贴着跟，传感器会判出 "双人同过"，直接报警。这在门式闸机里叫防尾随，属于基本功。

高铁站跟地铁站略有不同，高铁的检票逻辑更严：实名制、车次限定，刷票或者刷证过闸，还得核对人、票、证一致。所以高铁自助检票闸机上通常会加人脸识别或者证件核验模块，闸门前的核验动作比地铁多一步。站务员在处理高铁检票机异常时，接触到的票务数据类型也更复杂 —— 退改签过的票、证件不符的票、超时进站的票，处理规程都不一样。这也是为什么很多学校在实训设备上愿意往高铁场景靠。

四、故障，才是考核真正想考的东西

站务员的工作，一大半是跟设备异常打交道。检票机的常见故障，翻来覆去就那么几类：

票务类：读卡失败、扣费异常、车票无效但乘客坚持说刚买的。这时候站务员要会判断，是卡的问题还是读写器的问题，是这台设备没签到，还是票务参数没更新。判断错了，处理方向就全反了。

机械类：闸门开不到位、关不上、开关门有异响。多半在扇门机构或者传感器上，站务员要会复位、会判断是机械卡滞还是电气问题，能现场处理就处理，处理不了知道该报哪个口。

通信类：设备离线、数据传不上去。先看设备状态，判断是网络断了还是主机死机，该重启的重启，该上报的上报，别一上来就乱戳。

客流类：反向闯入、尾随、乘客滞留在通道里。怎么引导、什么时候可以强制干预、怎么跟乘客解释，都有规程，处理不当容易变成服务投诉。

很多学校考核就喜欢用 "故障设置"：老师提前在设备上埋一个故障，学生上来观察现象、判断类型、按规程处理、写出处理记录。这么一考，考的是判断和流程意识，不是背流程。学生要没在真设备上摸过，光靠背，遇到 "现象跟书上的对不上" 就懵了。

五、实训室里，检票机到底该怎么练

聊到这里，说点实在的。检票机的实训，一般分三步：

第一步，认知。先把 AFC 系统架构讲清楚，让学生知道检票机在系统里的位置，再认模块、认接口。这一步用仿真软件效率最高，成本也低。

第二步，仿真操作。在模拟环境里练标准作业流程，正常通行、异常处理、故障排查。仿真软件最大的好处是故障可以随便埋，学生可以反复练，练坏了 "设备" 也不心疼。

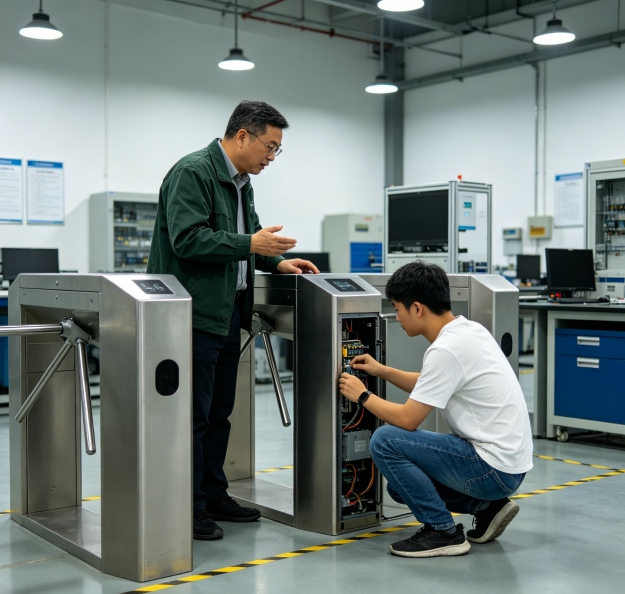

第三步，真机操作。这一步最关键，也最容易被忽略。考核标准是按现场设备来的，学生在软件上练得再熟，最后总得面对一台真闸机。真机上才有真实的机械动作、真实的传感器响应、真实的票务读写。很多学校就卡在这一步：真闸机贵，维护要成本，教室摆不下几台，实训就停留在 "看视频、点软件" 的层面，一考核就露馅。

硬件这块，确实是很多学校纠结的地方。买现场同款的设备，一套动辄几十万，占地方，还得养维护的人；买便宜的模型机，又跟考核标准对不上。两难。

我们公司深圳码上通科技（壹号智通品牌）这几年一直在做轨道交通和口岸旅检的闸机设备，高铁 AFC 这块也延伸到了实训教学。做实训闸机的思路就一条：结构、逻辑跟现场设备一致，针对教学场景做适配。高铁自助检票闸机、人脸识别实名制自助验证检票闸机这些，通行逻辑、票务逻辑、防尾随逻辑都跟现场一致；配套的 AFC 模拟仿真售检票务系统软件，能设置故障、能记录学生每一步操作、能还原考核场景。硬件上模块化设计，坏了好修，不会让实训室变成一台 "不敢碰" 的摆设。

顺便多说一句。我们还有一条产品线是机场海关边境旅检用的 AB 双门互锁 AI 视觉防尾随自助验证通关闸机，本来用在口岸旅检通道，技术含量更高：AB 双门互锁、AI 视觉防尾随。学校如果想把实训室往 "大交通" 方向扩展，这套东西是个可以提前布局的方向。高铁、地铁、机场、口岸，通行验证设备的底层逻辑是相通的，学生在这类设备上练出来的能力，迁移性很强，将来就业面也更宽。

1+X 考核一年一年办，设备会换代，标准会调整，但有一件事不会变：车站终端设备这一关，学生得在真东西上练过，心里才有底。闸机不是摆设，它是车站最忙的设备之一，也是站务员每天都要打交道的伙伴。把一台检票机弄明白 —— 结构、逻辑、正常流程、故障处理 —— 对站务岗来说，就是基本功。

学校选实训设备的时候，不妨多问几句：这套设备跟现场的逻辑一致吗？故障能不能设置？坏了好不好修？学生练完，能不能直接面对考核？这几个问题问清楚了，实训室的钱就不会白花。
